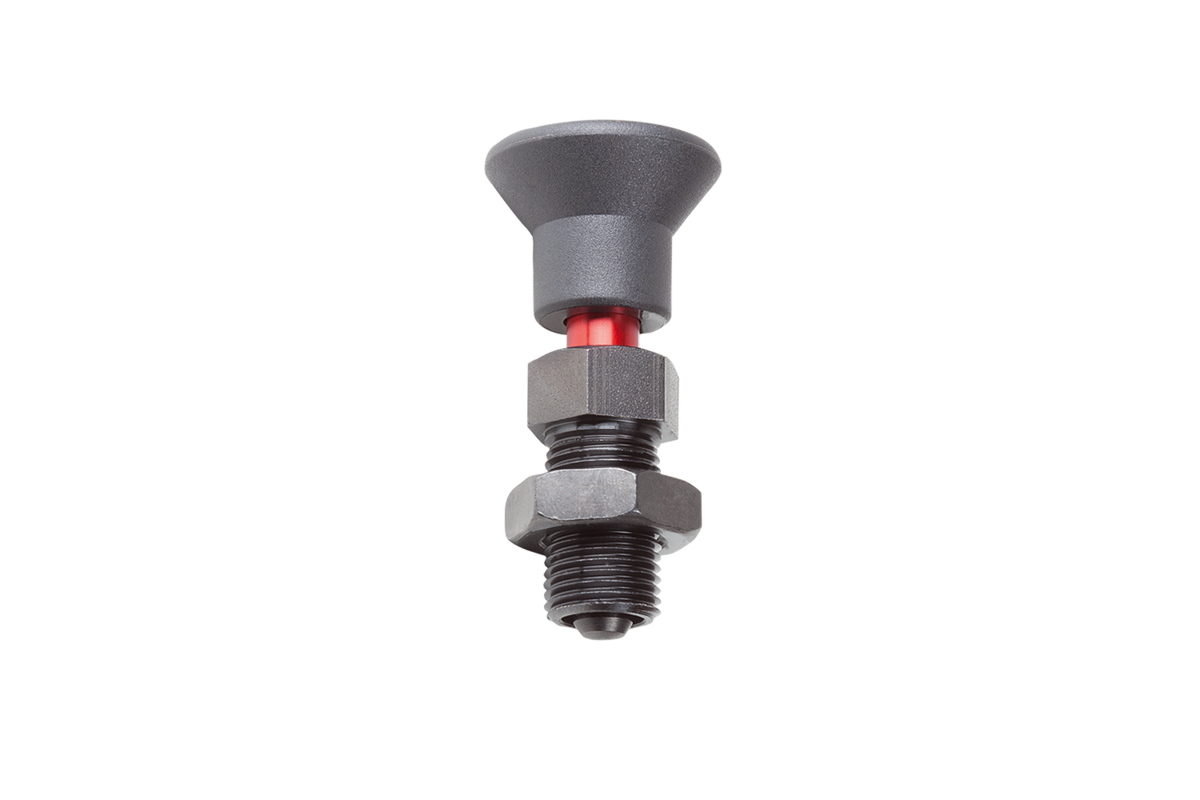

- Les doigts d'indexage (boulons d'arrêt) permettent le blocage et l'encliquètement.
- Domaines d'application : construction de machines, fabrication d'appareils, construction de dispositifs, technique de mesure, ménages
- Stabilité élevée
- Le repère de verrouillage sert d'aide optique pour obtenir le verrouillage souhaité
Description
Matière
Doigt d'arrêt en acier.
Corps fileté en acier.
Bouton de manœuvre en thermoplastique gris foncé.
Repère de verrouillage en aluminium.
Corps fileté en acier.
Bouton de manœuvre en thermoplastique gris foncé.
Repère de verrouillage en aluminium.
Finition
Doigt d'arrêt en acier trempé, rectifié et bruni.
Douille filetée brunie.
Repère de verrouillage anodisé rouge.
Douille filetée brunie.
Repère de verrouillage anodisé rouge.
Nota
Les doigts d’indexage sont utilisés quand il faut éviter tout déplacement transversal. Le déblocage du doigt d’indexage s'obtient en tirant sur le levier.
Le repère de verrouillage visible permet de voir si le doigt est complètement déverrouillé ou seulement partiellement verrouillé.
Le repère de verrouillage visible permet de voir si le doigt est complètement déverrouillé ou seulement partiellement verrouillé.
Sur demande
Finitions spéciales.
Indication de dessin
1) repère de verrouillage
Accessoire
Entretoises 03089.
Kits de fixation pour pièces à parois minces 03094-10.
Kits de fixation pour pièces à parois minces 03094-10.
