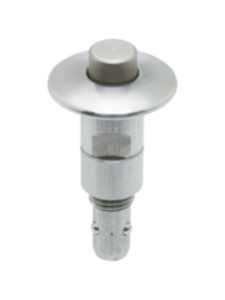

Les verrous à bouton poussoir sont utilisés pour changer ou fermer rapidement et facilement des dispositifs ou des trappes.
Le serrage sans outil réduit les temps de montage.

Corps et bouton-poussoir en Inox.

Corps et bouton-poussoir poli.

Forme A pour plaques d’épaisseur de 3 à 10 mm.
Forme B pour plaques d’épaisseur de 3 à 27 mm.

En cas de dépassement de la force de maintien, on constate un espace de plus de 0,1°mm entre les plaques.

Placer le verrou à bouton poussoir sur la broche de serrage sans appuyer sur le bouton, le verrou est ainsi serrée.
Pour desserrer, appuyer sur le bouton et retirer le verrou à bouton poussoir.

Possibilité de montage A en association avec des entretoises, pour plaques d'épaisseur 3 à 10 mm.
Possibilité de montage B pour plaques d'épaisseur 10 à 27 mm.

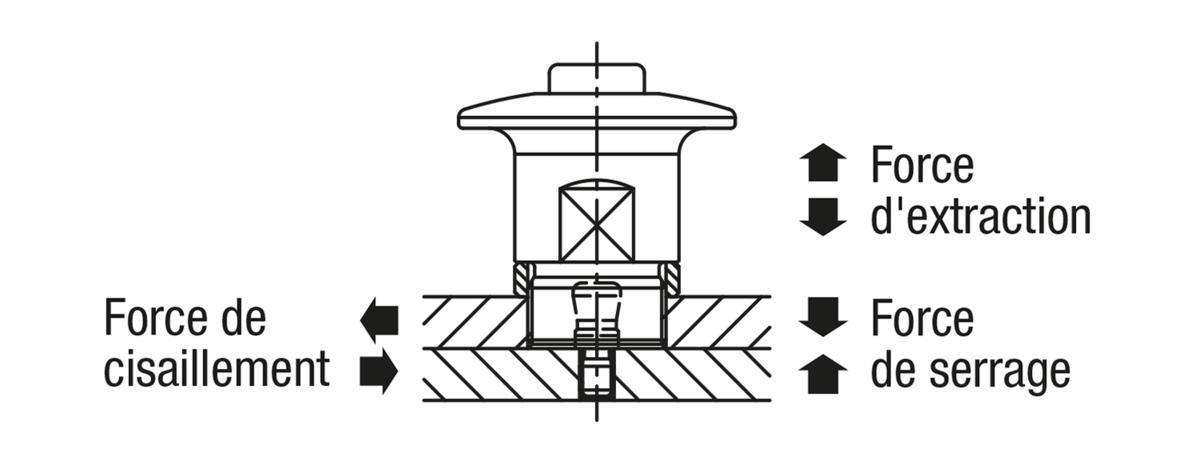

Les forces d'extraction indiquées s'appliquent uniquement en cas d'utilisation avec les broches de serrage 03192-25.

1) Plaque

Entretoise 03192-20.
Broche de serrage 03192-25.
